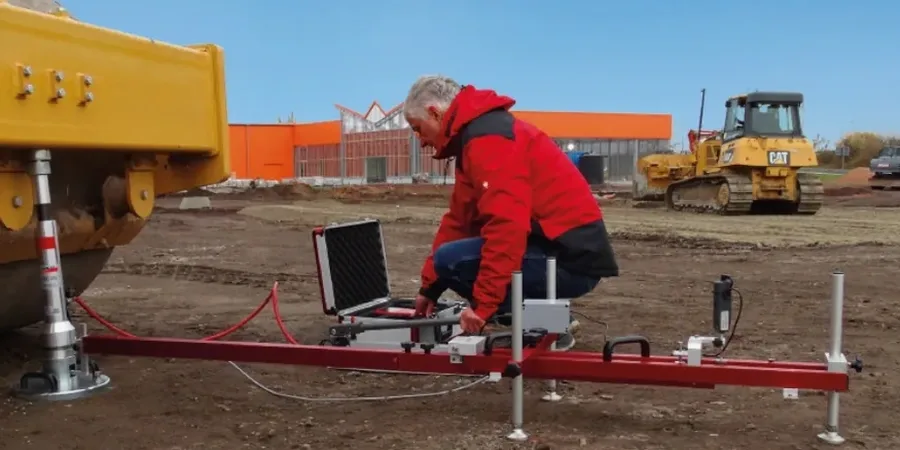

Una placa circular de acero de 30 pulgadas de diámetro se asienta sobre la grava compactada del valle de Copiapó, conectada a un gato hidráulico que reacciona contra un camión de contrapeso. El ensayo placa de carga comienza con ciclos de carga controlada mientras los diales comparadores registran cada centésima de milímetro de asentamiento. En terrenos donde la aridez del Desierto de Atacama alterna con suelos de cultivo abandonados sobre el río Copiapó, este equipo permite medir el comportamiento esfuerzo-deformación sin las perturbaciones inevitables de una extracción de muestra. Antes de avanzar con la cimentación definitiva, conviene verificar la homogeneidad del subsuelo mediante sondaje SPT que permite correlacionar los valores de resistencia a la penetración con los resultados puntuales de la prueba de carga.
El módulo de deformación que se obtiene del PLT en Copiapó refleja el comportamiento del suelo en las primeras dos veces el diámetro de la placa, por lo que su interpretación siempre debe anclarse a la profundidad del bulbo de presiones.
Procedimiento y alcance
Factores del terreno local
La diferencia de comportamiento entre la terraza fluvial alta de Copiapó, donde predomina grava arenosa limpia, y los sectores bajos cercanos al lecho del río, con intercalaciones de limo y materia orgánica, es drástica. En la terraza alta, la placa de carga suele entregar curvas de asentamiento casi lineales con módulos de deformación elevados, mientras que en los suelos finos saturados del valle bajo la respuesta puede ser plástica y con deformaciones diferidas. Esta variabilidad implica que un diseño de fundación basado únicamente en prospecciones de la terraza no puede extrapolarse sin verificación local al otro sector. El mayor riesgo en Copiapó es asumir homogeneidad en un perfil estratigráfico que cambia lateralmente en pocos metros, subestimando la compresibilidad de lentes de suelo fino que no se detectan con ensayos puntuales mal distribuidos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Marco normativo
NCh1508: Geotecnia – Ensayo de placa de carga estática, NCh3171: Suelos – Determinación del módulo de deformación por placa de carga cíclica, NCh433: Diseño sísmico de edificios (complementaria para el análisis de interacción suelo-estructura)
Servicios complementarios
Ensayo de placa de carga cíclica (PLT)
Aplicamos dos ciclos completos de carga-descarga para obtener Ev1 y Ev2 sobre suelos de fundación y capas de relleno controlado, conforme a la NCh3171 vigente.
Correlación con penetración dinámica
Asociamos los resultados del PLT con la resistencia a la penetración del SPT en perfiles granulares del valle de Copiapó, mejorando la extrapolación del módulo de deformación en profundidad.
Control de compactación con Cono de Arena
Verificamos el grado de compactación in situ de rellenos artificiales antes de ejecutar el ensayo placa de carga, contrastando la densidad seca máxima del Proctor con la densidad de campo.
Perfilaje estratigráfico con calicatas
Complementamos la placa con calicatas exploratorias que exponen las capas superficiales, identificando costras de sales y horizontes cementados típicos del norte de Chile.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre el módulo Ev1 y el Ev2 que se obtienen del ensayo de placa de carga?
El Ev1 se calcula a partir del primer ciclo de carga y refleja el comportamiento del suelo en su estado natural, incluyendo el reacomodo de partículas y el cierre de pequeñas fisuras. El Ev2 se obtiene de un segundo ciclo aplicado sobre la misma placa y representa el módulo de deformación del material después de haber sido precompactado por el primer ciclo. La relación Ev2/Ev1 es un indicador de la calidad de la compactación: valores muy altos pueden evidenciar un material mal compactado o con exceso de finos que se densifica exageradamente bajo la primera carga.
¿En qué tipo de suelos de Copiapó es más recomendable realizar un PLT en lugar de un ensayo de laboratorio?
El PLT es particularmente útil en los suelos granulares gruesos de las terrazas aluviales de Copiapó, donde la presencia de bolones y gravas impide la talla de probetas inalteradas para ensayos triaxiales. También se prefiere en rellenos de compactación controlada para plataformas industriales y en suelos con cementación salina, donde la extracción de muestras destruye la estructura cementada y entrega parámetros de resistencia artificialmente bajos.
¿Cuánto demora la ejecución de un ensayo placa de carga en terreno?
La duración depende del número de ciclos y de la estabilización de cada escalón de carga. Para un ensayo con dos ciclos completos de carga y descarga, según la metodología de la NCh3171, el tiempo total en terreno suele oscilar entre 90 y 150 minutos. A esto se suma la preparación de la superficie, que debe nivelarse con arena fina o yeso para garantizar el contacto pleno entre la placa y el suelo.
¿Cuál es el rango de inversión para un ensayo de placa de carga en la región de Atacama?
El costo de un ensayo de placa de carga en Copiapó varía según la accesibilidad del sitio, la necesidad de contrapeso con camión y la cantidad de ciclos requeridos. Para un PLT estándar de dos ciclos, el rango de inversión se sitúa entre $383.000 y $629.000, dependiendo de si se requiere movilización de equipo especial a faenas mineras o sectores cordilleranos alejados del radio urbano.
