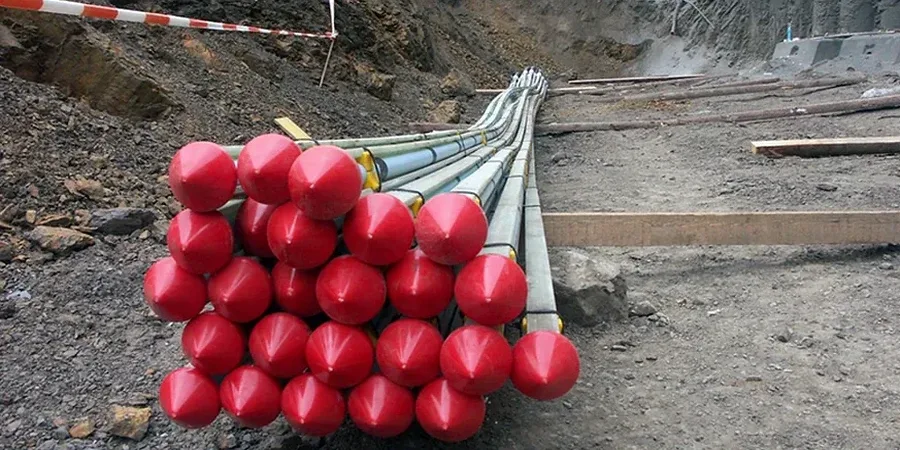

Copiapó creció sobre el cono aluvial del río que le da nombre, donde el suelo alterna gravas redondeadas con lentes de arena y limo en profundidades que varían metro a metro. Esta heterogeneidad, sumada a la sismicidad de la zona 3 según la NCh433, obliga a que el diseño de anclajes activos/pasivos no sea una receta estándar: cada barra o cable debe calcularse conociendo la fricción real del estrato donde se va a alojar el bulbo. En nuestro laboratorio acreditado bajo ISO 17025 combinamos la resistencia medida en campo con perfiles de ensayo CPT para definir longitudes de bulbo que no dependan de supuestos genéricos, y complementamos la caracterización con ensayos triaxiales cuando el proyecto involucra excavaciones por debajo del nivel freático colgado que aparece en varios sectores del valle.
En el valle de Copiapó, un bulbo mal dimensionado en grava suelta puede perder el 40% de su carga de diseño en las primeras 72 horas si no se respeta la presión de inyección.
Procedimiento y alcance
Factores del terreno local
El error más repetido en obras de Copiapó es pretender anclar una pantalla en el primer estrato firme sin atravesar la costra de sales que aparece entre 1.5 y 3 metros de profundidad en la terraza baja. Esa costra engaña: perfora fácil, pero el contacto bulbo-lechada se degrada en meses por la agresividad química del terreno. Cuando el anclaje cede, la excavación empieza a moverse y la reparación cuesta mucho más que el estudio geotécnico previo. Otro problema frecuente es subestimar el efecto de un sismo moderado en anclajes pasivos: el impulso sísmico horizontal puede duplicar momentáneamente la tracción en los tirantes, y si no se consideró ese exceso en el diseño, la falla es progresiva. Por eso cada diseño de anclajes activos/pasivos que entregamos incluye verificación sísmica según NCh2369, con espectro de respuesta anclado en la microzonificación de la ciudad y considerando la posible licuefacción de los lentes de arena fina saturada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Marco normativo
NCh1508 - Geotecnia: anclajes inyectados en suelos y rocas, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (zona 3), NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Diseño estructural y geotécnico para excavaciones
Servicios complementarios
Diseño de anclajes activos para pantallas definitivas
Calculamos la capacidad última del bulbo mediante correlaciones locales y ensayos de arrancamiento in situ, definimos la carga de bloqueo y el protocolo de puesta en tensión con gato monitoreado, y especificamos la protección anticorrosión adecuada para suelos con sales y sulfatos en el valle de Copiapó.
Anclajes pasivos para estabilización de cortes temporales
Dimensionamos barras autoperforantes o cables inyectados para taludes de excavación urbana donde el plazo de obra no justifica una pantalla definitiva. Incluye verificación de estabilidad global del conjunto suelo-anclaje según los métodos de Bishop y Spencer.
Pruebas de carga y verificación de integridad
Ejecutamos ensayos de tracción estándar y cíclica sobre anclajes testigo, con registro digital de desplazamiento y carga. Emitimos informe de conformidad con los criterios de aceptación de la NCh1508 para cada elemento antes de liberar la siguiente etapa de excavación.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tensa con gato hidráulico inmediatamente después de la inyección, aplicando una carga de bloqueo que comprime el terreno desde el primer momento y controla los desplazamientos; el pasivo entra en carga solo cuando la estructura se deforma, por lo que admite cierto movimiento antes de desarrollar su resistencia. En Copiapó usamos activos en pantallas definitivas y pasivos en cortes temporales de baja altura.
¿Cuánto cuesta el diseño de anclajes para un proyecto en Copiapó?
El diseño de anclajes activos/pasivos en Copiapó se sitúa en un rango de $507.000 a $2.021.000, dependiendo de la cantidad de líneas de anclaje, la altura de excavación, la complejidad del perfil de suelo y si se requieren ensayos de arrancamiento in situ. Cada presupuesto se ajusta a las condiciones reales del terreno.
¿Qué normas chilenas aplican al diseño de anclajes en suelos?
La norma principal es la NCh1508, que establece los requisitos para el diseño, ejecución y control de anclajes inyectados en suelos y rocas. Complementamos con la NCh2369 para la verificación sísmica y la NCh3171 para excavaciones profundas. Todas son exigibles en proyectos de la región de Atacama.
¿Cómo afecta la sismicidad de Copiapó al diseño de los anclajes?
Copiapó está en zona sísmica 3, con aceleraciones efectivas que pueden superar 0.4g. En el diseño de anclajes activos/pasivos incorporamos un coeficiente sísmico horizontal que incrementa la tracción de cálculo entre un 30% y un 50% respecto a la condición estática, y verificamos que el bulbo mantenga su capacidad bajo carga cíclica sin degradación por fatiga del acero ni deslizamiento en la interfaz lechada-suelo.
¿Qué ensayos de campo se necesitan antes de diseñar los anclajes?
Como mínimo realizamos sondajes con ensayo SPT cada 25 metros lineales de pantalla y ensayos de permeabilidad Lefranc si hay nivel freático. Para proyectos mayores es muy recomendable ejecutar ensayos de arrancamiento de prueba en el estrato de anclaje previsto, con bulbo instrumentado, para validar la adherencia de diseño antes de producir los anclajes definitivos.
